Quali fattori determinano il diametro di una colonna nel Jet Grouting?

Nel jet grouting, il diametro della colonna è un parametro critico che influenza direttamente l’efficacia, l’efficienza e l’economia dei progetti di miglioramento del suolo. A differenza dei tradizionali alberi perforati, le colonne jet-grouting sono formate erodendo e mescolando il terreno in situ con getti fluidi ad alta pressione, il che significa che il loro diametro non è fissato da una punta di trapano ma dipende da una complessa interazione di fattori. Comprendere queste variabili è essenziale per progettisti e operatori per ottenere le dimensioni desiderate della colonna e le proprietà del terreno-cemento. Questo articolo analizza i fattori chiave determinantijet groutingdiametro della colonna, classificato in parametri di attrezzatura, terreno, operativi e di progettazione.

1. Attrezzature e Specifiche Tecniche

Pressione del getto e portata: una pressione del fluido più elevata (tipicamente 30–60 MPa) e una portata del flusso aumentano l'energia di erosione, ampliando il diametro della colonna. I sistemi a triplo fluido spesso raggiungono diametri maggiori rispetto ai sistemi a fluido singolo a causa della maggiore distruzione del suolo.

Design dell'ugello: il diametro, il numero e l'orientamento dell'ugello influiscono sulla velocità del getto e sul tipo di spruzzo. Ugelli più grandi o multipli possono ampliare la zona di erosione.

Velocità di rotazione e ritiro: rotazione e ritiro più lenti consentono una maggiore erogazione di energia per profondità, aumentando il diametro. Tuttavia, un’eccessiva lentezza può causare un’erosione eccessiva e il collasso.

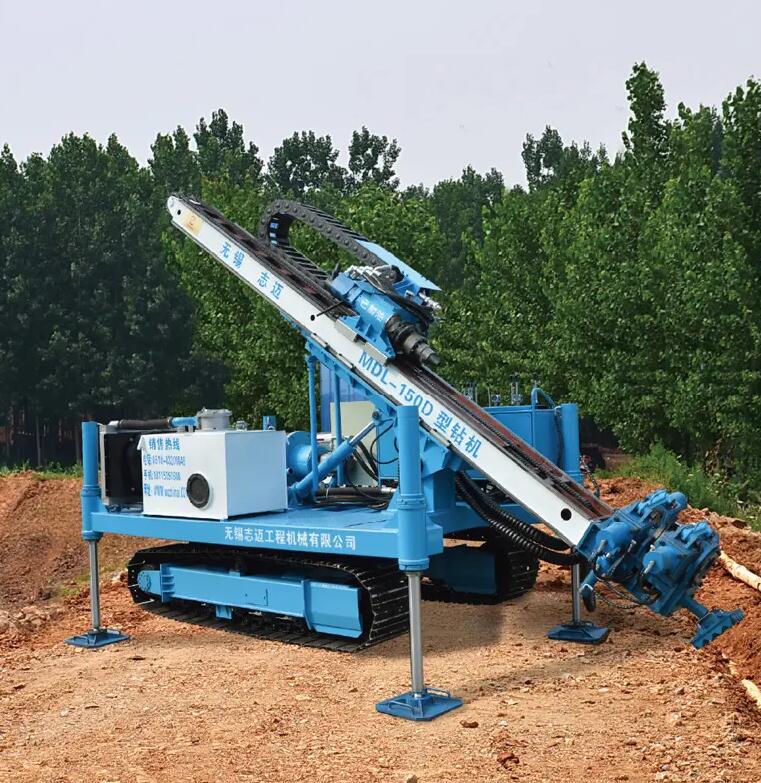

Tipo e potenza dell'impianto di perforazione: gli impianti di perforazione avanzati con controllo automatizzato dei parametri consentono diametri più coerenti in varie condizioni.

2. Caratteristiche del suolo

Tipo e densità del terreno: i terreni granulari (sabbie, ghiaie) sono più erodibili e spesso producono diametri maggiori rispetto alle argille coese. I terreni densi o cementati richiedono un maggiore apporto energetico.

Distribuzione granulometrica: terreni ben classificati con fini possono limitare la penetrazione del getto, riducendo il diametro. Sabbie pulite o limi morbidi sono ideali per colonne più grandi.

Condizioni delle acque sotterranee: le falde acquifere alte possono facilitare la diffusione del getto, ma possono anche portare via il legante se non controllate.

Sollecitazione in situ: la pressione del sovraccarico negli strati profondi comprime la colonna, riducendo il diametro rispetto alle profondità poco profonde.

3. Parametri Operativi

Proprietà della miscela della malta: la viscosità, il tempo di presa e la densità influenzano la coesione del getto e la miscelazione del terreno. Le malte tissotropiche possono mantenere forme di colonne più grandi.

Copertura dell'aria o dell'acqua: nei sistemi a doppio/triplo fluido, i getti di protezione preservano l'energia del getto su distanze maggiori, ampliando il diametro.

Gradini di sollevamento e tempo di sosta: alcune tecniche utilizzano il ritiro graduale con pause per migliorare la miscelazione e il diametro.

4. Fattori di progettazione ed esecuzione

Spaziatura e sovrapposizione delle colonne: il diametro deve essere progettato per garantire la sovrapposizione nelle griglie di colonne per muri o solai.

Considerazioni sulla profondità: il diametro spesso diminuisce con la profondità a causa della perdita di energia e del confinamento del suolo.

Requisiti di qualità: è possibile specificare diametri maggiori per le colonne portanti, mentre le pareti divisorie possono dare priorità alla continuità rispetto alle dimensioni.

Implicazioni pratiche ed esempio di caso

In un progetto per stabilizzare la sabbia sciolta per la spalla di un ponte, il diametro della colonna target era di 1,5 metri. Le prove iniziali con getto a fluido singolo a 40 MPa hanno prodotto diametri di soli 1,1 metri a causa della compattazione della sabbia. Passando a un sistema a triplo fluido con pressione di 50 MPa e prelievo più lento (10 cm/min) si è ottenuto il diametro richiesto. I test del terreno hanno confermato la migliore uniformità e resistenza.

Monitoraggio e adeguamento

I sistemi di monitoraggio in tempo reale tengono traccia di parametri come pressione, flusso e coppia, consentendo agli operatori di regolare le impostazioni in modo dinamico. La verifica post-costruzione tramite carotaggio o CPT garantisce la conformità del diametro.

Conclusione

Il diametro della colonna nel jet grouting non è un risultato costante ma controllabile, modellato dalle capacità delle attrezzature, dalla risposta del terreno e dalle competenze operative. Ottimizzando questi fattori, gli ingegneri possono adattare il jet grouting alle diverse sfide geotecniche, bilanciando prestazioni ed efficienza in termini di costi. Con l'avanzamento delle tecnologie di modellazione e monitoraggio, la previsione e il controllo delle dimensioni delle colonne diventeranno ancora più precisi e si consolideranno ulteriormenteil jet groutingruolo nella moderna ingegneria delle fondazioni.
